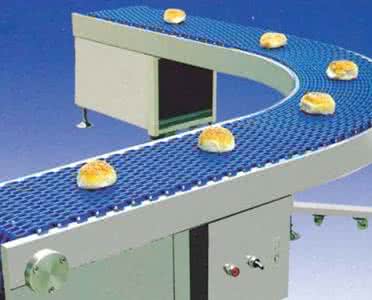

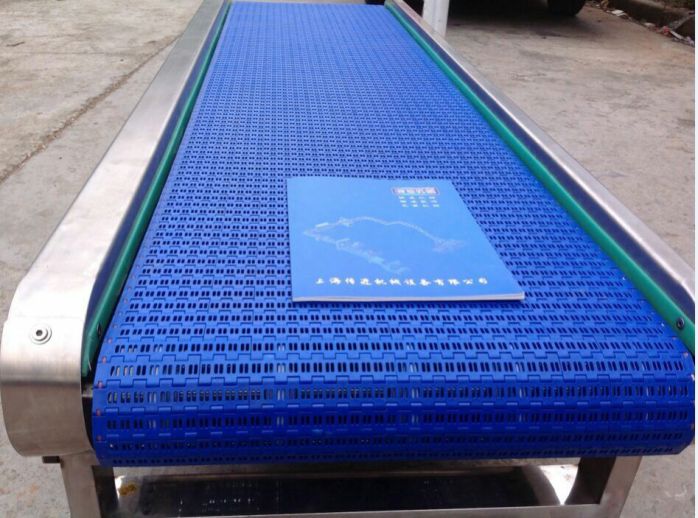

塑鋼網鏈輸送機

塑鋼網鏈輸送機是對傳統皮帶式輸送機的補充，它克服了皮帶機皮帶撕裂、刺破、腐蝕的缺點，為客戶提供的一種安全、

快捷、維護簡單的輸送方式。由于網帶輸送機使用模塊網帶，而且傳動方式采用鏈輪驅動，所以輸送網帶不易蛇行、跑偏，

并且由于帶子厚實可以經得起切割、碰撞，及耐油、耐水等特性，使得各業界使用時不致在維修保養上產生困擾，尤其在

更換輸送帶上塑鋼網帶輸送機更減少一筆開銷。采用不同材質的網帶可以起到不同的輸送作用并且滿足不同環境的需要，

我們通過塑料材質的改性使輸送帶能夠滿足環境溫度零下-10度至120攝氏度之間的輸送要求，網帶節距有12.7、19.05、

25.4、27.2、38.1、50.8可選，開孔率由2%至48%可選。

簡介

輸送機輸送能力大，運距長，還可在輸送過程中同時完成若干工藝操作，所以應用十分廣泛。網鏈輸送機用于物料的輸送。

采用不銹鋼網帶作為載體，適用于各種食品行業的烘干、去濕、冷凍等、熱處理等；不銹鋼制成，具有耐高溫、便于清洗

等特點。

輸送機應用行業：食品、冶金、電力、煤炭、化工、建材、碼頭、糧食等。輸送機結構形式： 水平直線輸送、提升爬坡輸送、

轉彎輸送等多種形式，輸送帶上還可增設提升擋板、側擋板等附件，能滿足

各種工藝要求。

輸送機材質：聚甲醛（POM），A3低碳鋼、201不銹鋼、304不銹鋼等。

驅動方式有： 減速電機驅動。

調速方式有： 變頻調速、無極變速。

主要特點

1.輸送能力大，高效的輸送機允許在較小空間內輸送大量物料，輸送能力達6m3/h~600m3/h。2.輸送能耗低，借助物料的內摩擦力，

變推動物料為拉動，使其與螺旋輸送機相比節電50%。

3.密封和安全，全密封的機殼使粉塵無縫可鉆，操作安全，運行可靠。

4.使用壽命長，用合金鋼材經先進的熱處理手段加工而成的輸送鏈，其正常壽命>5年，鏈上的滾子壽命（根據不同物料）≥2~3年。

5.工藝布置靈活，可高架、地面或地坑布置，可水平或爬坡（≤15°）安裝，也可同機水平加爬坡安裝，可多點進出料。

6.使用費用低，節電且耐用，維修少，費用低（約為螺旋機的1/10），能確保主機的正常運轉，以增加產出、降低消耗、提高效益。

適用范圍

適用于各行業的烘干、去濕、清洗、速凍等工藝

1、工作原理 　輸送鏈為套筒滾子鏈，連續斗式結構，用于高溫熟料的水平、爬坡。

2、主要特點

◆ 輸送能力大: 最大輸送能力可達526m3/h，最大傾角可達60度。耐高溫、可輸送溫度小于600度的物料。

◆ 輸送鏈?zhǔn)怯蔂恳?、承載鏈和正向搭接(或反向搭接)的料斗組成，三部分可自由裝卸。

◆ 承重的滾輪中帶有滾動軸承，以滾動摩擦代替以往的滑動摩擦，運行阻力降低55%-65%，大大減少了輸送機的功率消耗，能耗低。

◆ 牽引鏈和承載鏈分開，使結構簡化，成本降低，安裝維修方便。

◆ 使用壽命長: 牽引鏈?zhǔn)褂瞄L(zhǎng)節距、套筒滾子鏈，鏈條個零件均采用合金鋼材料；并經熱處理加工，耐磨。輸送部分及物料的重量由

承重件承擔；鏈條不再承擔重量，減少磨損。

◆ 工藝布置多樣: 可水平、傾斜，還可以由多段水平、傾斜組合布置。

3、適用領域

◆ 廣泛用于水泥、造紙、制糖、化工等行業。最適合用于物料渣漿式、顆粒狀等。

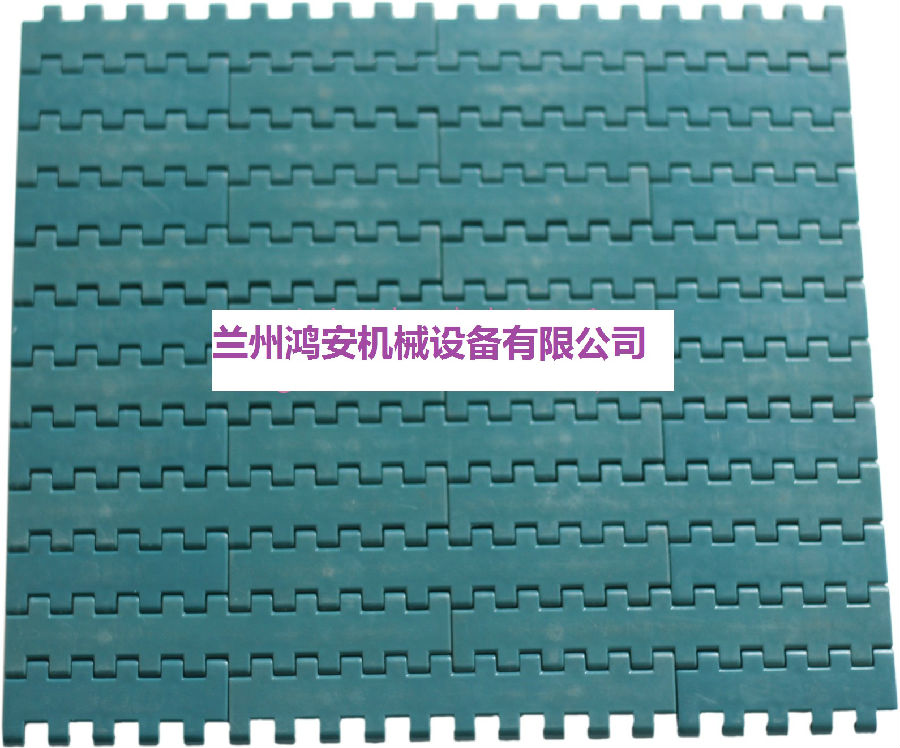

T-1000網帶鏈節距25.4

T-1000網帶鏈

產品信息

1.品牌：LL

2.材質：網帶材質：聚甲醛（POM）；銷軸材質：聚丙烯（PP）

3.顏色：墨綠色、白色

4.使用溫度：聚甲醛（POM）-40℃～+90℃

5.工作載荷：常溫POM為17280N/㎡

6.網帶重量：聚甲醛（POM）7.57Kg/㎡

7.適用范圍：主要適合應用在玻璃瓶、塑料瓶、儲瓶臺以及輸送機。

尺寸參數

型號規格

標準網帶寬度：W=85*N

注：N、n為整數倍遞增，由于材質的收縮率不同，實際寬度值要低于標準值
